海灣JTY-GD-G3點型光電感煙火災探測器接線安裝圖
在通用火災自動報警系統中,感煙探測器是運用最廣泛的一現場探測器件之一,現整理了海灣JTY-GD-G3感煙探測器的安裝接線圖,以供現場安裝的朋友們參考:

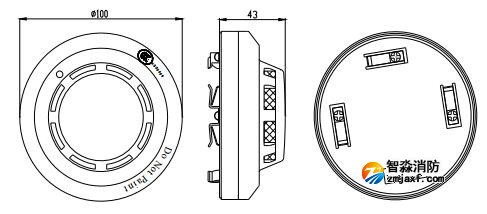

探測器的外形結構示意圖如圖1-1:

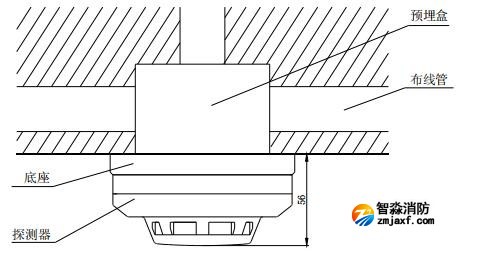

JTY-GD-G3感煙探測器安裝方式如圖1-2:

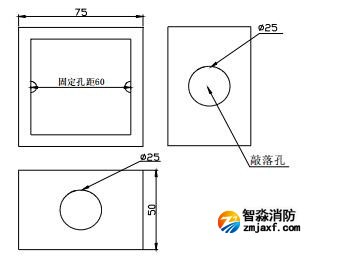

接線盒可采用86H50型標準預埋盒,其結構尺寸外形示意圖如圖1-3:

DZ-02探測器通用底座外形示意圖如圖1-4:

底座上有4個導體片,片上帶接線端子,底座上不設定位卡,便于調整探測器報警指示燈的方向。預埋管內的探測器總線分別接在任意對角的二個接線端子上(不分極性),另一對導體片用來輔助固定探測器。
待底座安裝牢固后,將探測器底部對正底座順時針旋轉,即可將探測器安裝在底座上。
布線要求:探測器二總線宜選用截面積≥1.0mm2的阻燃RVS雙絞線,穿金屬管或阻燃管敷設。
