GST-GBFB-200廣播分配盤

作者:海灣消防文章來源：http://m.dcjx01.cn/ [大中小]

一、海灣GST-GBFB-200廣播分配盤概述

　　GST-GBFB-200型廣播分配盤是消防應急廣播系統配套產品，它與音源設備、廣播功率放大器、音箱、GST-LD-8305型輸出模塊等設備共同組成消防應急廣播系統。

同時GST-GBFB-200廣播分配盤也通過RS485串行總線與消防控制器相連接,一起完成消防聯動控制。另外根據現場的需要，它可以外接兩個擴展鍵盤，增大了控制區域數量，它可以同時接入最多兩路功放，以滿足工程上的最大限度的需要，在作為應急廣播也兼顧了正常廣播播音的需要，二者自由切換，應急廣播優先。

二、海灣GST-GBFB-200廣播分配盤主要技術指標

型號	GST-GBFB-200
工作電壓	DC24V
工作電流	≤150mA
環境溫度	0~40攝氏度
相對濕度	≤95%，不結露
外形尺寸	482.688.1225.0 mm
系統外部接線
定壓輸出1	系統的音頻輸出線，接GST-LD-8305模塊
定壓輸出2	廣播系統的音頻輸出線，接GST-LD-8305模塊

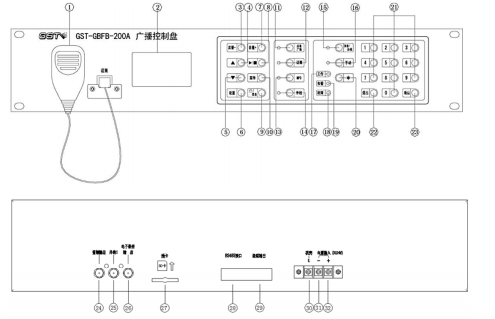

海灣GST-GBFB-200廣播分配盤外形尺寸及結構示意圖如圖所示：

其中系統內部接線：
電源輸入(DC24V)：本機直流供電接入端子，端子+接直流電源正極，端子-接直流電源負極。
功放故障輸入1：功率放大器1故障接入端子，不分正負極性。
功放故障輸入2：功率放大器2故障接入端子，不分正負極性。
C線輸出：廣播設備聯動控制信號，一般將其接到音源設備的C線輸入。
級聯輸入接口：RJ45接口，內部控制專用接口，用于本機接受來自音源設備發出的自檢信號。
級聯輸出接口：RJ45接口，內部控制專用接口，用于廣播系統多臺設備的控制，如聯動多臺功率放大器。
RS485接口：消防控制器通信接口，與火災報警控制器相連接。
定壓輸入1：它與功率放大器1音頻輸出相連。
定壓輸入2：它與功率放大器2音頻輸出相連。
系統外部接線：
定壓輸出1：廣播系統的音頻輸出線，接GST-LD-8305模塊。
定壓輸出2：廣播系統的音頻輸出線，接GST-LD-8305模塊。
布線要求：定壓輸出線采用阻燃RV線，截面積≥1.0mm2。最大傳輸距離1500米。
